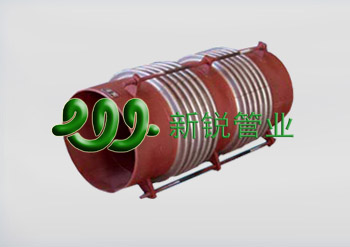

首頁復式軸向型波紋補償器
發布時間:2017-08-22

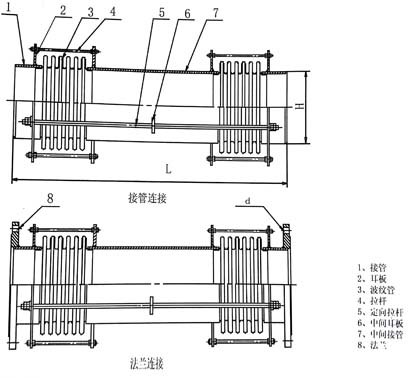

一、產品結構簡圖
二、產品特點
復式軸向型波紋補償器(膨脹節 伸縮節 ) 主要用于補償管道的軸向位移及少量補償管道的橫向位移，補償量大，主要用于長距離管系。減震吸噪，具有管系設計簡單，易安裝等優點。但在用于大口徑管系時因內壓推力過大，要特別注意固定支架的強度，以免發生固定支架坍塌現象。
三、產品安裝使用注意事項
1.注意內襯筒的方向與介質流向一致(膨脹節上有流向標志)
2.為了減少管架受力，可對此類膨脹節的每段波紋管在安裝前進行軸向“預變形”，用戶需要時請在合同中注明。
3.膨脹節上的小拉桿是作為安裝、運輸、調整用的，不是承力件，當安裝完畢后，必須將其拆除。
4.所通介質氯離子含量≤25PPM。
5. 嚴禁焊渣濺傷波紋管。
6.必須按產品流向標志安裝。
7.波紋管兩端必須合理的設置導向支座及固定支座。(詳見“波紋補償器管系支座設置”)
8.不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。
9. 禁止用安裝拉桿或限位拉桿起吊。
10.安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。
