首頁大拉桿橫向型波紋補償器
發布時間:2017-09-01

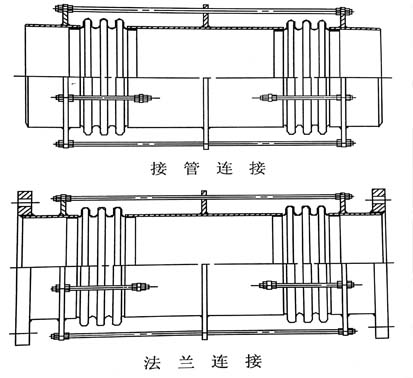

一、產品結構簡圖
二、產品特點

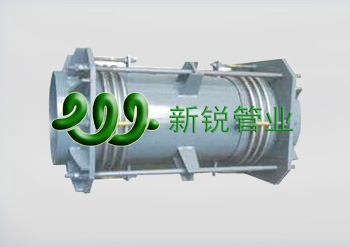

該膨脹節是由兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移時大拉桿上的球面螺母繞球面墊圈轉動，同時大拉桿還具有承受內壓推力的能力。
三、安裝使用注意事項
1.膨脹節上的小拉桿是安裝運輸“冷緊”用的，不可作為承力件，產品在管道上安裝完畢后，必須將其拆除，方可投入運行。
2.當對膨脹節的橫向位移量要求較大或系統壓力較高時，可對膨脹節進行“冷緊”，冷緊量是實際橫向位移的一半，即1/2Y。冷緊方向與位移方向相反進行。
